Monophasés

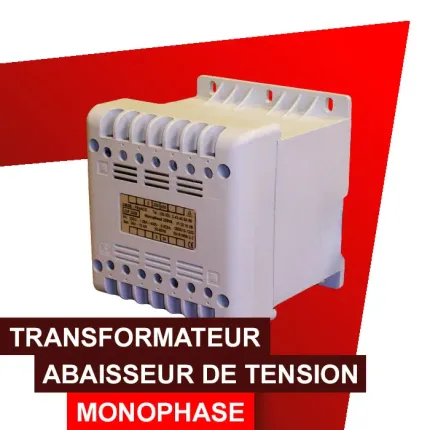

L’autotransformateur monophasé est un transformateur composé d’un enroulement unique monté sur un circuit magnétique. Contrairement aux transformateurs d’isolement, ces produits ne possèdent pas de séparation galvanique entre le primaire et le secondaire. Ils n’offrent donc pas d’isolation. Toutefois, ils représentent une solution moins onéreuse que les transformateurs d’isolement si l’application est simplement un changement de tension.

Type de tension
Réf.
Détail

Fabricant français d’autotransformateurs à haut rendement, Circé conçoit et commercialise des autotransformateurs monophasés utilisables pour différents systèmes électriques.

Les autotransformateurs électriques que développe Circé sont équipés d’enroulements primaires et secondaires identiques. Ce sont des appareils utilisés dans les changements de tension, avec absence d’isolation et modification du régime neutre. Ces autotransformateurs sont standards et varient de 120VA à 250kVA. Ils ont une tension primaire qui varient entre 400V et 230V et une tension secondaire qui varie entre 230V et 400V

Les autotransformateurs monophasés disposent d’un et un seul enroulement associé à un circuit magnétique. Ces appareils ne donnent pas de possibilité d’isolation contrairement aux transformateurs d’isolement. Ils servent surtout à changer de tension et sont surtout moins coûteux. Ils sont conçus suivant des normes bien établies et bien respectées à savoir IEC 61558-2-13 jusqu’à 2 kVA, et IEC 60076-11 à partir de 2,5 KVA. Marquage CE / Compatible CEM / REACH / ROHS 2. Ils disposent de trois types de raccordement compte tenu de la capacité du produit avec des bornes à vis et à ressort.



Caractéristiques des autotransformateurs monophasés

• Tension primaire : 400V ou 230V
• Tension secondaire 230V ou 400V
• Protection intégrée primaire et secondaire
• Puissance : de 0,63 à 250 kVA
• Fréquence : 50/60 Hz
• Type sec à refroidissement naturel
• Neutre sorti
• Couplage YY
• Anneaux de levage à partir de 15 Kg
• Classe de température H (ambiance 45°C)
• Présenté nu, IP23 ou autre sur demande
• Altitude : jusqu’à 1000 m
• Tension d’isolement entre enroulements et masse : 3000V



Usage des autotransformateurs monophasés

Les autotransformateurs monophasés avec leur enroulement présent sur un circuit magnétique ne disposent pas d’isolation de circuit entre le primaire et le secondaire. Ils sont utilisés dans un changement de tension et sont moins coûteux.

Pour les autotransformateurs de type abaisseur de tension, on met la tension élevée au niveau de tout l’enroulement et la tension la moins élevée apparaît entre une extrémité de l’enroulement et une prise donnée. Il faut remarquer ici qu’il n’y a pas d’isolation de circuit comme c’est le cas dans un transformateur d’isolement. Il n’y a pas d’isolation. Ils sont souvent utilisés lors d’un changement de tension. Circé s’engage à produire un bon appareil qui entre dans la concurrence avec une possibilité de modifier la taille et le poids de l’autotransformateur. Ils sont donc tous testés avant d’être livré.

Les autotransformateurs sont conçus en fonction de la spécification des clients. La conception des bons autotransformateurs nécessite la compétence des professionnels hautement qualifiés. Un défaut de fabrication d’un de ces appareils peut entraîner des dommages importants raison pour laquelle chaque autotransformateur est bien contrôlé avant d’être livré.

Avec un service client et un support de qualité, nous vous proposons des autotransformateurs personnalisés et configurés pour répondre aux exigences de vos applications. N’hésitez pas à nous contacter pour toute demande spécifique.
