La réalisation d’un transformateur s’effectue en trois étapes :
• Le bobinage,
• La réalisation du circuit magnétique,
• Le montage des accessoires.
Mise en place de la carcasse sur le support de bobinage.

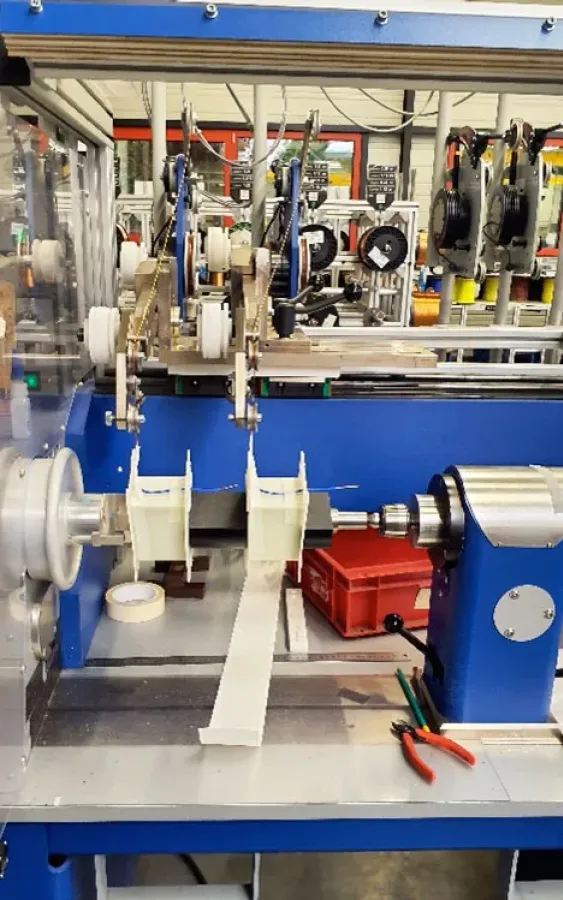

Mise en place de gaine pour protéger le fils en sortie de la bobine.

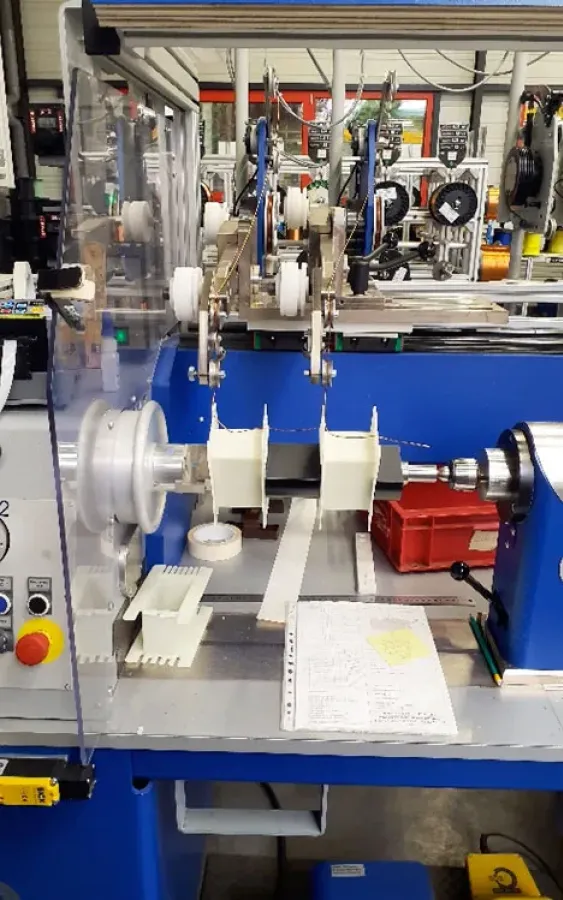

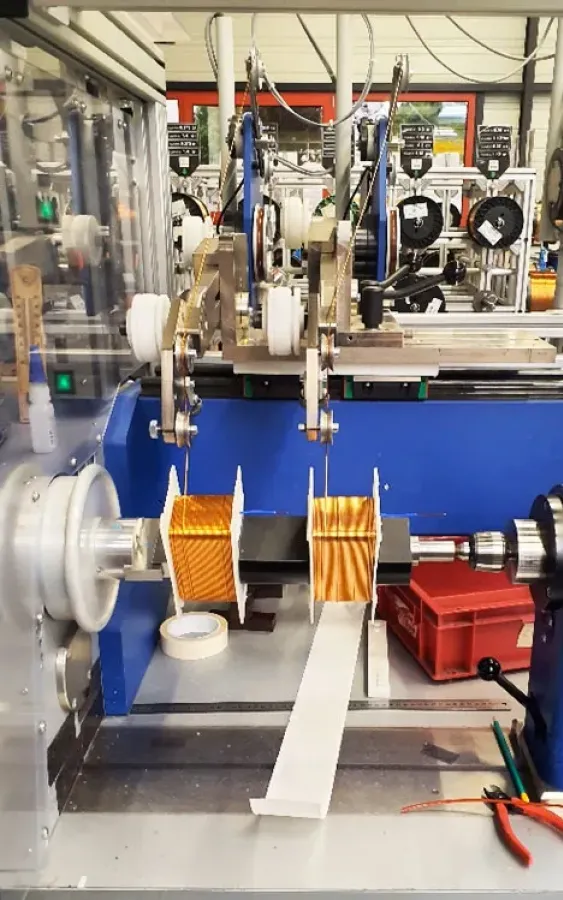

Bobinage sur la carcasse.

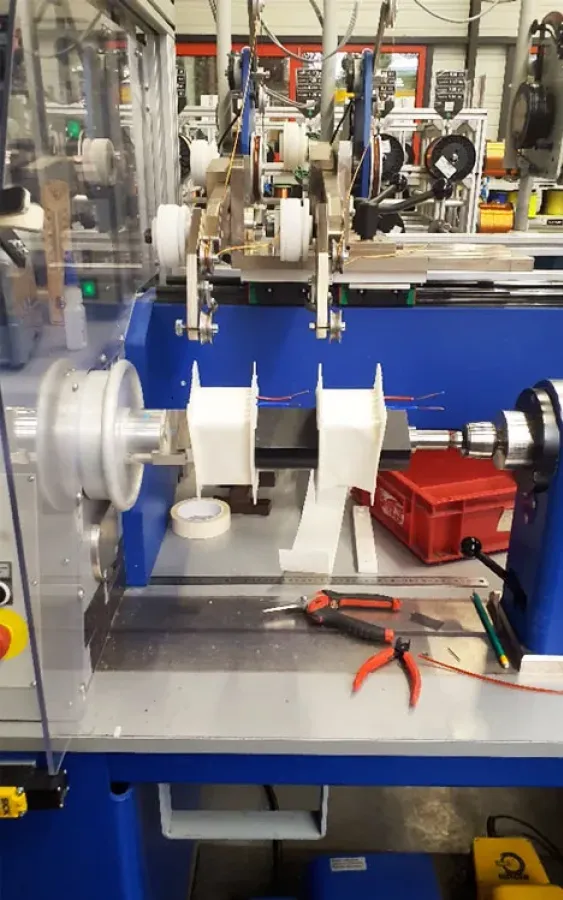

Mise en place d’un papier isolant autour du bobinage.

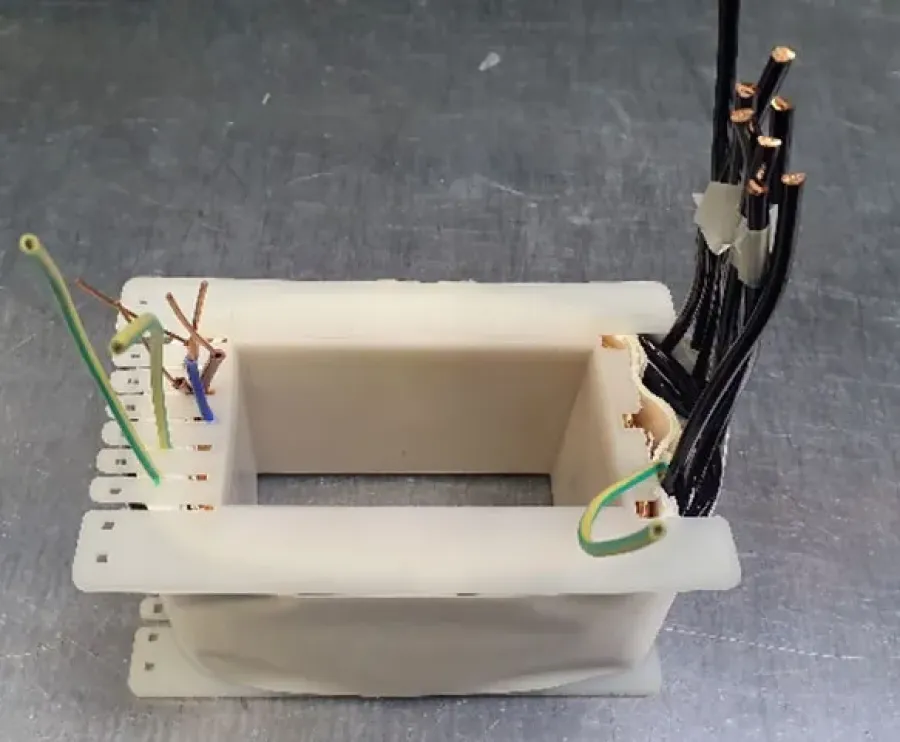

Lorsque le bobinage est terminé la bobine est retirée de l’outil de bobinage afin de passer à l’étape suivante de fabrication.

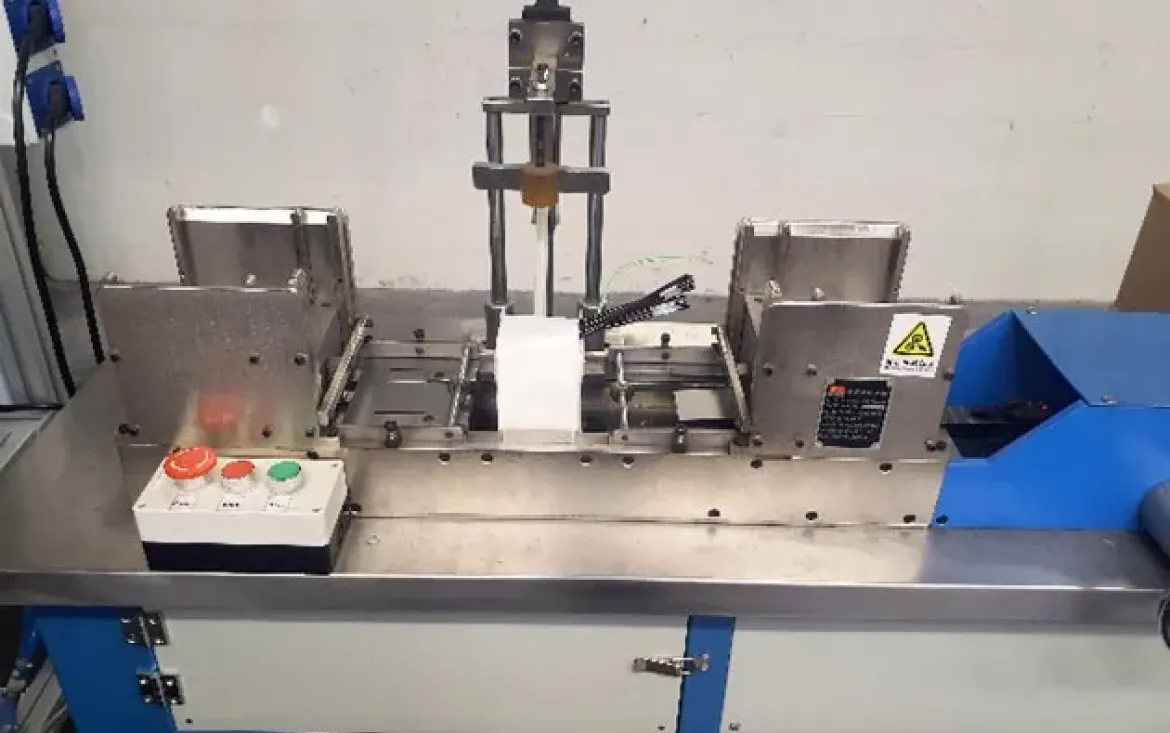

Mise en place de la bobine sur l’entôleuse automatique.

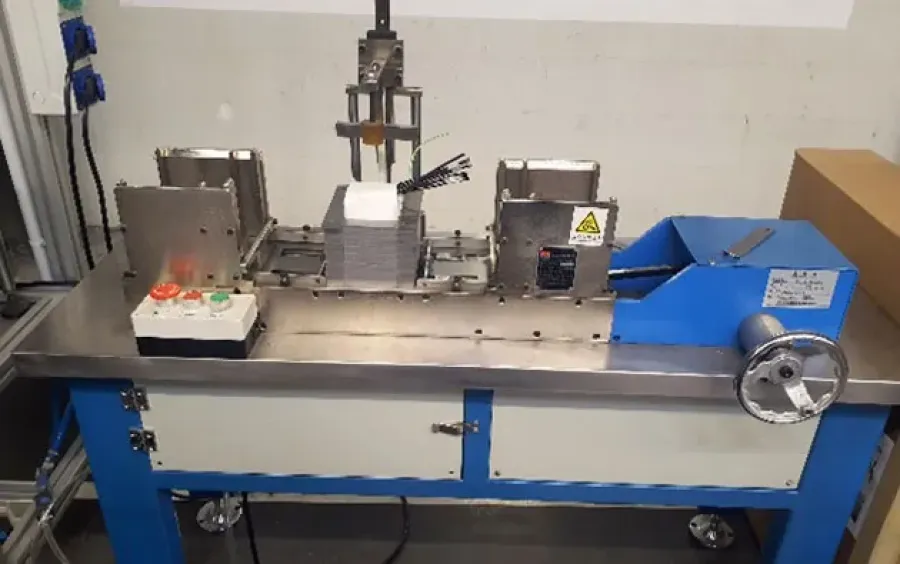

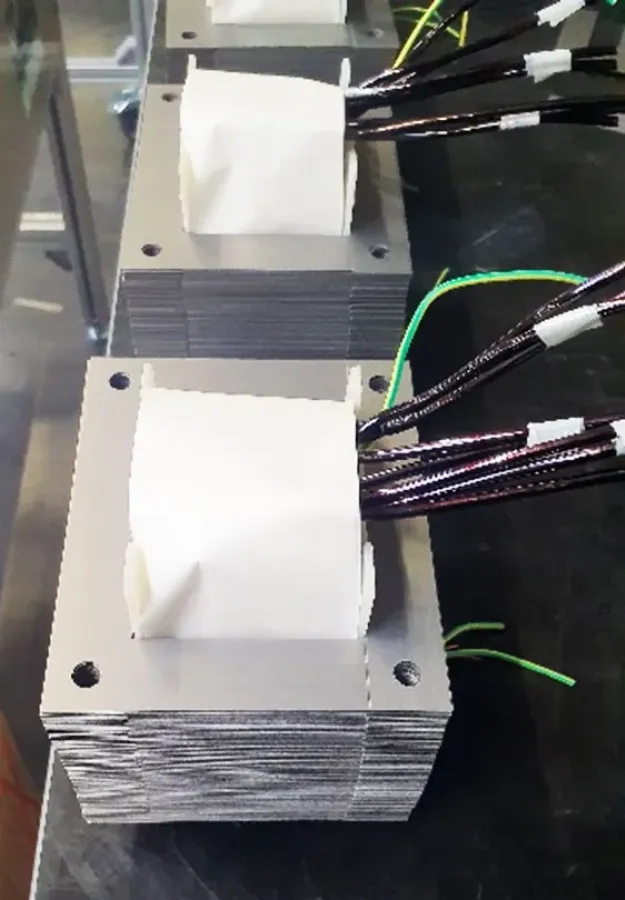

Entôlage du circuit magnétique terminé
Une fois le transformateur entôlé, le circuit magnétique est mis au carré

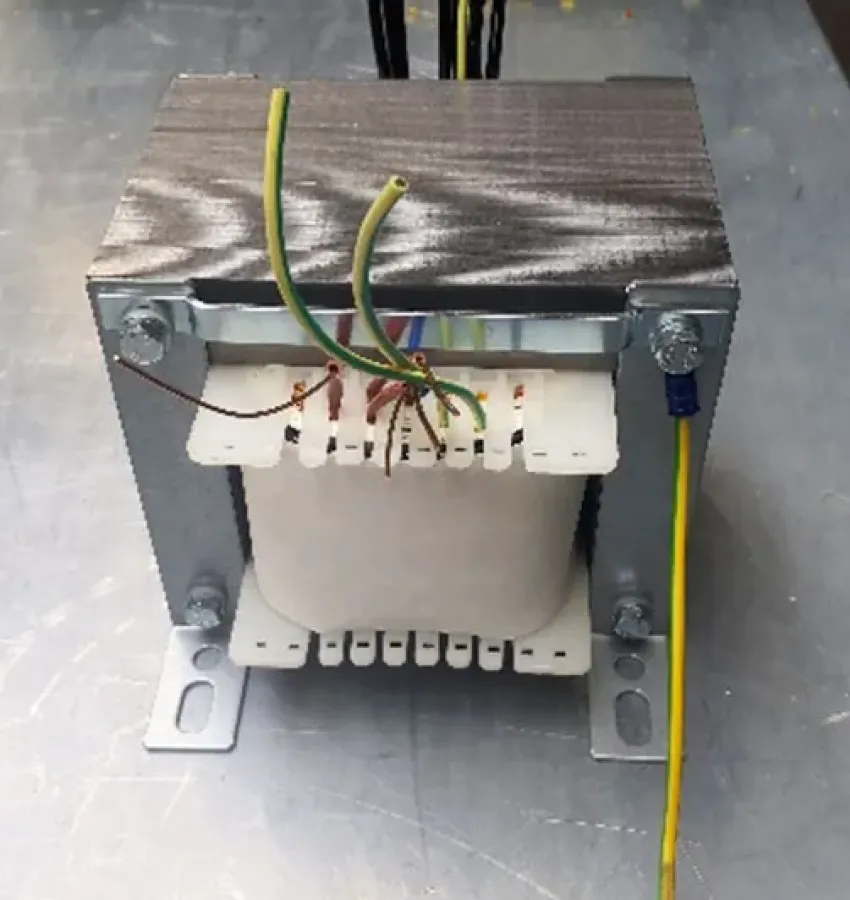

Montage des barrettes équerres pour fixation du transformateur et des rails pour installer le bornier

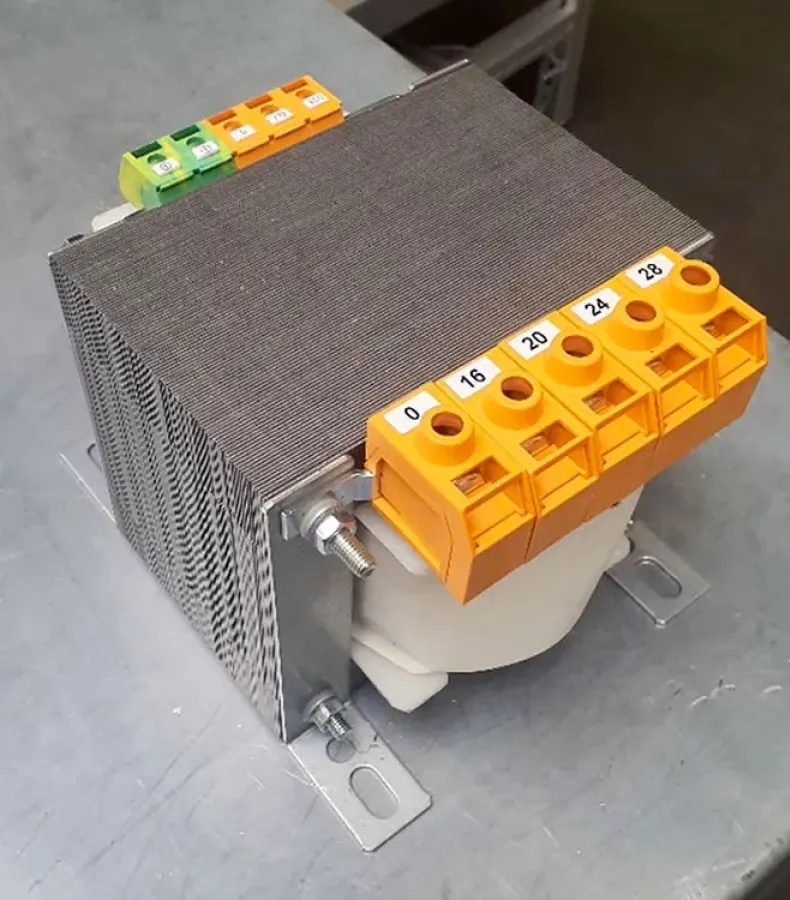

Le transformateur est câblé sur un bornier. Le processus de fabrication est terminé.
