Lorsqu’un transformateur est en fonctionnement, il est tout à fait normal qu’il dégage de la chaleur. Pourtant, un transformateur chaud suscite souvent des inquiétudes : est-il surchargé ? Présente-t-il un défaut ? Faut-il le remplacer ?
Dans la grande majorité des cas, la réponse est non.
L’échauffement d’un transformateur est une conséquence directe de son fonctionnement électrique. Ce phénomène est pris en compte dès sa conception afin de garantir sa fiabilité et sa durée de vie.
Comprendre l’origine de cette chaleur permet de distinguer un fonctionnement normal d’une situation qui nécessite une surveillance particulière.
Un transformateur convertit l’énergie électrique grâce à un champ magnétique créé entre ses enroulements.
Même si son rendement est très élevé, il n’est jamais de 100 %. Une faible partie de l’énergie électrique est inévitablement transformée… en chaleur.
Cette chaleur provient principalement de deux phénomènes physiques.
Lorsque le courant circule dans les conducteurs en cuivre ou en aluminium, ceux-ci présentent une résistance électrique.
Cette résistance provoque un échauffement naturel appelé effet Joule.
Plus le courant traversant le transformateur est important, plus ces pertes augmentent.
Il s’agit du principal phénomène responsable de la montée en température des enroulements.
Le noyau magnétique, constitué de tôles ferromagnétiques, n’est pas totalement exempt de pertes.
À chaque alternance du courant, une faible quantité d’énergie est dissipée sous forme de chaleur.
Ces pertes proviennent notamment :
• des pertes par hystérésis ;
• des courants de Foucault.
Les fabricants optimisent ces pertes grâce à l’utilisation de tôles magnétiques performantes et à une conception adaptée du circuit magnétique.

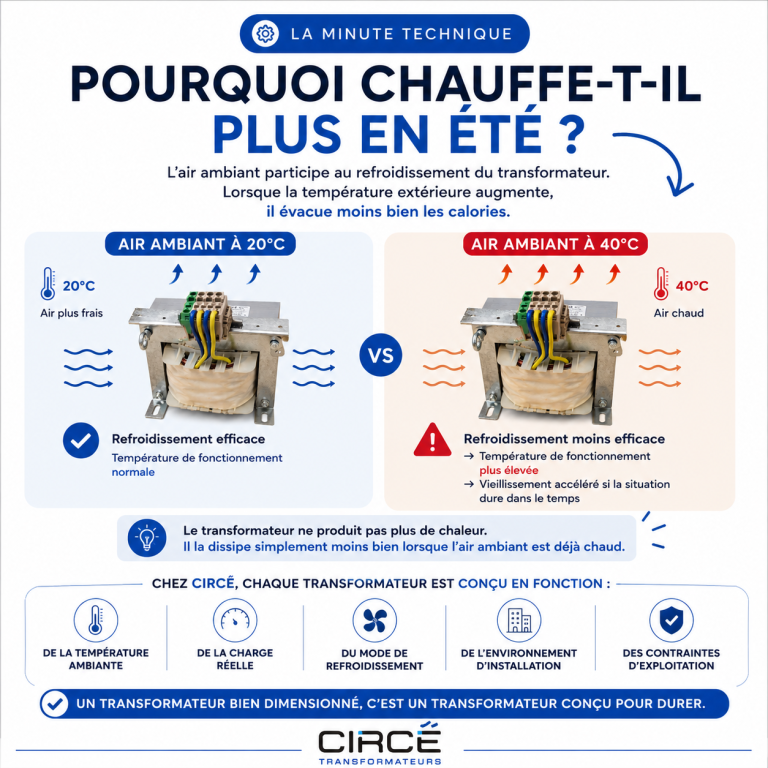

Contrairement à une idée reçue, un transformateur ne produit pas plus de chaleur en été.
En revanche, il la dissipe moins facilement.
Le refroidissement d’un transformateur repose généralement sur la convection naturelle : la chaleur est évacuée vers l’air ambiant.
Lorsque cet air est frais, les calories sont rapidement transférées vers l’extérieur.
En période de fortes chaleurs, l’écart entre la température du transformateur et celle de l’air diminue.
La dissipation thermique devient alors moins efficace.
Le résultat est simple :
• le transformateur atteint une température de fonctionnement plus élevée ;
• les composants restent plus longtemps chauds ;
• les isolants vieillissent plus rapidement si cette situation devient permanente.
C’est exactement le même principe qu’un ordinateur ou un moteur qui refroidit plus difficilement dans une pièce à 40 °C que dans une pièce à 20 °C.
Tous les transformateurs sont conçus pour fonctionner dans une plage de température définie par leur classe thermique et les normes applicables.
Un échauffement est donc parfaitement normal tant qu’il reste dans les limites prévues par le constructeur.
En revanche, une température anormalement élevée peut révéler :
• une surcharge ;
• une ventilation insuffisante ;
• une température ambiante excessive ;
• un environnement d’installation inadapté ;
• un dimensionnement inadapté au besoin réel.
C’est pourquoi un transformateur ne se choisit pas uniquement en fonction de sa puissance nominale.
Les conditions d’exploitation jouent également un rôle essentiel.
Plusieurs paramètres permettent de maîtriser la température de fonctionnement :
• choisir une puissance adaptée à la charge réelle ;
• prévoir une ventilation suffisante autour du transformateur ;
• respecter les distances minimales de circulation d’air ;
• tenir compte de la température ambiante du local ;
• sélectionner un mode de refroidissement adapté à l’application.
Dans certaines installations industrielles ou médicales, il peut être nécessaire de prévoir une conception spécifique afin de garantir un fonctionnement fiable malgré des conditions environnementales exigeantes.
Chez Circé, chaque transformateur basse tension est conçu en tenant compte de l’ensemble de son environnement d’exploitation.
Nos équipes dimensionnent chaque solution selon :
• la température ambiante ;
• le taux de charge réel ;
• le mode de refroidissement ;
• les contraintes d’installation ;
• les exigences de fiabilité propres à chaque application.
Cette approche permet de garantir des performances optimales tout en préservant la durée de vie des équipements.
Parce qu’un transformateur performant n’est pas simplement un transformateur puissant.
C’est avant tout un transformateur parfaitement adapté à son environnement.
