TENSION PRIMAIRE : 230 V - 400 V | SECONDAIRE : 12 V - 24 V

Options :
REACH_Compliance RoHS2_Compliant
Référence
11
Indice de Protection
Montage Rail Din
Puissance (kVA)
0,04
Bornes primaires (mm2)
2,5
Bornes secondaires (mm2)
2,5
Encombrement (mm) (L x H x P)
90 / 95 / 105
Fixation (mm) (l / p / d. perçage)
90 / 105 / 105
Pertes Fer (W)
3
Pertes Joule (W)
3
UCC (%)
-
Masse (kg)
1,8
Courant d'appel (In)
-

Les transformateurs de sécurité sont conçus pour être utilisés dans des situations dites à risques.

Avec un écran et une isolation renforcée, ces transformateurs assurent un isolement complet entre les enroulements primaire et secondaire. De plus, ils ont la particularité de disposer d’une tension secondaire maximale inférieure à 50V. Ce type de produit est utilisé pour des situations dites « à risque » avec des appareils électriques présentant de grandes surfaces conductrices. Le secondaire du transformateur de sécurité étant totalement isolé du primaire, et donc du conducteur de protection et de toutes parties conductrices du bâtiment ou d’objets. Circé optimise et produit les transformateurs monophasés de sécurité selon vos exigences tout en respectant l’environnement. Ils sont fabriqués avec des composants garantissant performance et fiabilité quelle que soit la quantité produite, unitaire ou en série. Comme pour tous nos produits, chaque transformateur est testé individuellement et chaque lot est livré avec son procès-verbal de contrôle.

Conformité

Les transformateurs de sécurité monophasés sont fabriqués conformément à la norme EN 61558-2-6 / Marquage CE / Compatible CEM.

Connection

Trois types de raccordement existent en fonction de la puissance du produit :
- vis,
- bornes à ressorts,
- bornes à vis.

Caractéristiques techniques standards

- Puissance : de 0,04 à 2,5 kVA
- Fréquence : 50/60 Hz
- Type sec à refroidissement naturel
- Anneaux de levage à partir de 15 Kg
- Tension d’isolement entre enroulements 3550V pour 230V et 4500V pour 400V
- Tension d’isolement entre primaire et masse : 1800V pour 230V et 2250V pour 400V
- Classe de température B (ambiance 40°C) < 1 kVA ou H (ambiance 45°C) > 1 kVA
- Présenté capoté en montage rail DIN, nu, IP23 ou autre sur demande
- Altitude : jusqu’à 1000 m

Schémas de montage

Montage RAIL DIN

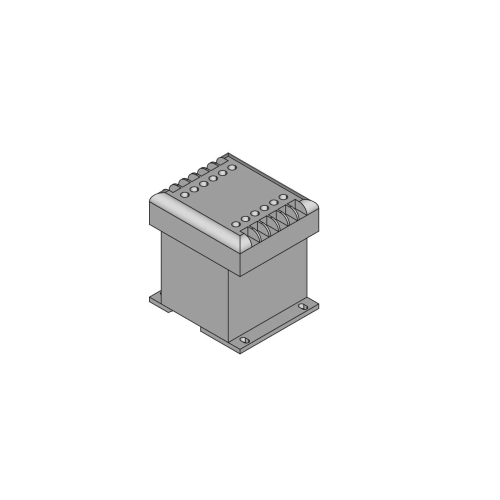

Nu (jusqu'à 5kVA)
Coffret IP23
