Dans les installations électriques basse tension, le choix du schéma de liaison à la terre joue un rôle essentiel dans la sécurité des personnes, la continuité de service et la protection des équipements.
Parmi les solutions les plus répandues, les régimes IT et TN sont souvent comparés. Certains professionnels considèrent même que l'évolution de certaines installations vers le régime TN réduit le besoin de transformateurs.
Pourtant, ces deux notions répondent à des problématiques différentes et complémentaires.
Dans cet article, nous faisons le point sur les différences entre les régimes IT et TN et sur le rôle toujours essentiel des transformateurs dans les installations modernes.
Le schéma de liaison à la terre (SLT) définit la manière dont le neutre du transformateur est relié à la terre ainsi que la façon dont les masses métalliques des équipements sont protégées.
Son objectif est de :
• garantir la sécurité des personnes ;
• limiter les risques électriques ;
• permettre le fonctionnement correct des dispositifs de protection ;
• assurer la continuité de service selon les besoins de l'installation.
Les principaux schémas utilisés en France sont :
• TT ;
• TN ;
• IT.
Dans cet article, nous nous concentrons sur les régimes IT et TN, très présents dans l'industrie, le tertiaire et les établissements de santé.
Le régime IT signifie :
• I : neutre isolé de la terre ou relié par une forte impédance ;
• T : masses reliées à la terre.
Sa particularité réside dans le comportement lors du premier défaut d'isolement.
Contrairement à d'autres schémas, ce premier défaut ne provoque pas immédiatement l'arrêt de l'installation.
L'exploitation peut ainsi continuer tout en permettant aux équipes techniques d'identifier et de corriger le problème.
• Continuité de service élevée
• Réduction des interruptions d'exploitation
• Détection précoce des défauts
• Sécurisation des équipements sensibles
Le régime IT est particulièrement utilisé dans :
• les blocs opératoires ;
• les salles d'intervention ;
• certaines applications industrielles critiques ;
• les process où un arrêt brutal pourrait avoir de lourdes conséquences.
Le régime TN signifie :
• T : neutre directement relié à la terre ;
• N : masses reliées au neutre.
Dans cette configuration, un défaut d'isolement provoque un courant suffisamment important pour entraîner le déclenchement rapide des protections.
L'objectif est d'éliminer immédiatement le défaut afin de protéger les personnes et les installations.
• Mise en œuvre simplifiée
• Maintenance facilitée
• Protection rapide contre les défauts
• Coût d'exploitation généralement réduit
Le régime TN est largement utilisé dans :
• les bâtiments tertiaires ;
• les bureaux ;
• les locaux commerciaux ;
• les installations industrielles standards ;
• les infrastructures techniques modernes.

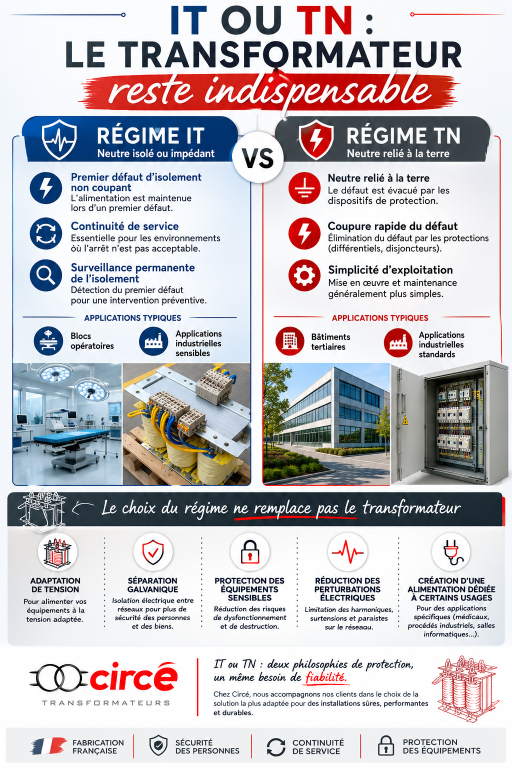

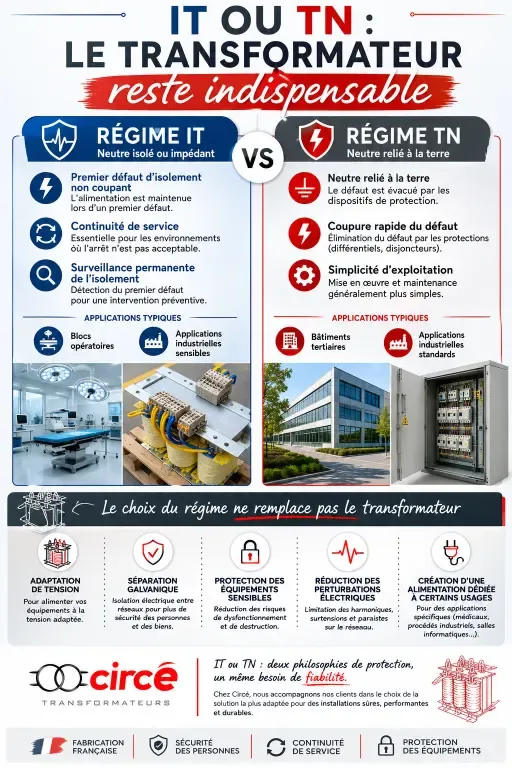

Critère : Régime IT Régime TN
Continuité de service Très élevée Plus faible
Premier défaut d'isolement Ne coupe pas Coupure rapide
Surveillance de l'isolement Obligatoire Non nécessaire
Maintenance Plus technique Plus simple
Applications principales Santé, industrie critique Tertiaire, industrie générale
Le choix dépend donc avant tout des contraintes d'exploitation de l'installation, d'où l'importance de notre accompagnement technique sur vos projets.
C'est souvent ici que naît la confusion.
Le régime IT ou TN définit la gestion des défauts électriques.
Le transformateur, lui, répond à d'autres besoins fondamentaux.
Le passage d'un régime IT vers un régime TN ne supprime donc pas automatiquement la nécessité d'utiliser un transformateur.
De nombreuses installations nécessitent une tension spécifique pour alimenter correctement leurs équipements.
Le transformateur permet d'adapter cette tension aux besoins réels de l'application.
La séparation galvanique isole électriquement deux circuits tout en permettant le transfert d'énergie.
Cette fonction permet :
• d'améliorer la sécurité ;
• de réduire certains risques de perturbation ;
• de protéger les équipements sensibles.
Les transformateurs contribuent à la fiabilité des installations en limitant l'impact de certains phénomènes électriques susceptibles d'endommager les matériels.
Certaines applications nécessitent une alimentation spécifique indépendante du réseau principal :
• locaux médicaux ;
• salles informatiques ;
• laboratoires ;
• process industriels.
Les transformateurs participent à la maîtrise de certains phénomènes perturbateurs présents sur le réseau :
• parasites ;
• perturbations électriques ;
• déséquilibres ;
• contraintes liées aux équipements sensibles.
Dans les hôpitaux et les blocs opératoires, les transformateurs d'isolement médicaux restent un élément central des installations électriques.
Associés au régime IT médical et aux contrôleurs permanents d'isolement, ils permettent de garantir :
• la continuité de service ;
• la sécurité des patients ;
• la sécurité du personnel médical ;
• la conformité aux exigences des locaux médicaux.
Même lorsque certaines parties du bâtiment utilisent un régime TN, les transformateurs conservent donc un rôle essentiel dans les zones critiques.
Opposer régime IT et transformateur est une erreur fréquente.
Le régime IT ou TN définit la stratégie de protection contre les défauts d'isolement.
Le transformateur répond quant à lui à des besoins de sécurité, d'adaptation de tension, de séparation galvanique et de protection des équipements.
En pratique, le choix du schéma de liaison à la terre et celui du transformateur doivent être étudiés conjointement afin d'obtenir une installation fiable, performante et adaptée aux contraintes de l'exploitation.
Chez Circé, nous accompagnons les bureaux d'études, installateurs et exploitants dans le dimensionnement de transformateurs basse tension, industriels et médicaux adaptés à chaque application.
Vous avez un projet ou une question technique ? Nos spécialistes sont à votre disposition pour vous conseiller.
