Dans le domaine de la conversion d’énergie basse tension, le choix entre un transformateur et un autotransformateur peut avoir un impact significatif sur la performance, la sécurité et le coût d’un système. Bien que ces deux équipements partagent un objectif commun — adapter les niveaux de tension dans un réseau électrique — leurs principes de fonctionnement et applications diffèrent de façon importante.
Dans cet article, nous vous proposons de revenir sur les différences techniques principales entre transformateur et autotransformateur, en mettant l’accent sur leurs particularités de conception, leurs usages typiques et les critères de choix à prendre en compte dans les projets industriels ou tertiaires. L'article transformateur ou autotransformateur, que choisir ? est également en ligne sur notre blog.
Un transformateur basse tension est un dispositif électrotechnique permettant de transférer de l’énergie électrique d’un circuit primaire vers un circuit secondaire par couplage magnétique, sans contact électrique direct. Il est constitué de deux enroulements distincts (primaire et secondaire), enroulés autour d’un noyau magnétique. Ces enroulements sont isolés électriquement l’un de l’autre.
Chez Circé Technologies, les transformateurs secs utilisent un refroidissement à l’air ambiant, sans huile ni résine, garantissant une meilleure durabilité et un entretien réduit. Leur construction permet d’ajuster la section de fil, la qualité du circuit magnétique et l’échauffement thermique pour maximiser la performance. Ces transformateurs peuvent être monophasés, triphasés ou tri-mono.
Contrairement au transformateur classique, l’autotransformateur ne possède qu’un seul enroulement, commun aux circuits primaire et secondaire. Ce bobinage unique assure à la fois l’entrée et la sortie de tension, avec un point de dérivation selon le rapport de transformation souhaité. Il en résulte une absence d’isolation galvanique entre les deux circuits.
L’autotransformateur est plus compact, léger et souvent moins coûteux que le transformateur classique, à condition que l’écart entre tension d’entrée et de sortie reste modéré. Il peut être une solution idéale dans des systèmes intégrés compacts où l’optimisation de l’espace est essentielle.
| Critère | Transformateur | Autotransformateur |
|---|---|---|
| Enroulements | Deux bobinages indépendants | Un seul enroulement avec prise intermédiaire |
| Isolation galvanique | Oui (primaire et secondaire isolés) | Non (connexion directe entre les circuits) |
| Volume et poids | Plus encombrant | Plus léger et compact |
| Coût de fabrication | Plus élevé | Plus économique (moins de cuivre et de fer) |
Le transformateur transfère la totalité de la puissance via induction magnétique. À l’inverse, l’autotransformateur combine un transfert direct (par conduction) et un transfert inductif partiel. Cela signifie que moins d’énergie transite par le champ magnétique, ce qui réduit les pertes dans certaines configurations.
Les transformateurs EcoDesign que nous concevons permettent d’aller encore plus loin dans l’optimisation des performances, en réduisant de façon importante les pertes électriques – un enjeu clé dans les démarches de performance énergétique des industriels.
La présence d’une isolation galvanique dans un transformateur assure une meilleure protection contre les défauts de masse, surtensions ou chocs électriques. C’est un élément critique dans les secteurs comme le médical, le ferroviaire ou les environnements à risque. Notre bureau d’études est en mesure d’intégrer ces exigences de sécurité dans des conceptions sur-mesure.
L’autotransformateur, bien que performant, ne sépare pas électriquement les circuits. Cela peut limiter son usage dans des contextes où la sécurité humaine ou matérielle est prioritaire. Pour plus d'informations sur les règles de sécurité électrique, référez-vous au guide publié par l’INRS.
Grâce à une quantité réduite de cuivre et de fer, l’autotransformateur affiche un rendement supérieur au transformateur classique pour des rapports de transformation proches (ex. : 230V/200V). Toutefois, cette performance n’est pas optimale pour les rapports élevés ou en présence de charges non linéaires.
La distinction entre transformateur et autotransformateur ne relève pas d’un simple détail technique : elle conditionne la conception globale de vos systèmes électriques basse tension, leur niveau de sécurité, leur rendement énergétique ainsi que leur intégration dans vos environnements industriels.
Les transformateurs basse tension secs que nous concevons garantissent une isolation galvanique fiable, en particulier dans des applications critiques où la sécurité des utilisateurs et la résilience des installations sont essentielles. Ces modèles sont disponibles en versions monophasées, triphasées ou tri-mono, et peuvent être fournis en coffret ou intégrés dans des systèmes complets.
Les autotransformateurs, quant à eux, offrent une solution optimisée dans les cas de rapprochement de tensions, avec un rapport qualité/prix avantageux, notamment dans les environnements contraints en volume ou en poids. Circé propose également des autotransformateurs sur-mesure, développés pour des besoins spécifiques.
Dans un contexte de maîtrise des pertes énergétiques, le choix technologique peut aussi impacter directement la consommation globale des installations. Grâce à sa gamme de transformateurs EcoDesign, Circé permet aux industriels de réduire significativement leurs pertes électriques tout en respectant les exigences de rendement définies par les réglementations européennes.
Par ailleurs, Circé accompagne ses clients dans la conception de systèmes électromécaniques intégrés, combinant alimentation, protections, connectiques et automatismes dans un ensemble unique et optimisé selon votre cahier des charges. Cette approche est particulièrement pertinente dans des secteurs comme le ferroviaire, le médical ou le nucléaire, où l’expertise du bureau d’études interne fait toute la différence.
Enfin, le secteur industriel évolue rapidement, porté par les innovations en électrotechnique et la nécessité d’optimiser les installations électriques.
Vous souhaitez aller plus loin dans la réflexion et identifier la solution la plus adaptée à votre application ? Parcourez notre gamme complète ou prenez directement contact avec notre équipe pour une étude personnalisée de votre besoin : contactez notre bureau d’études.

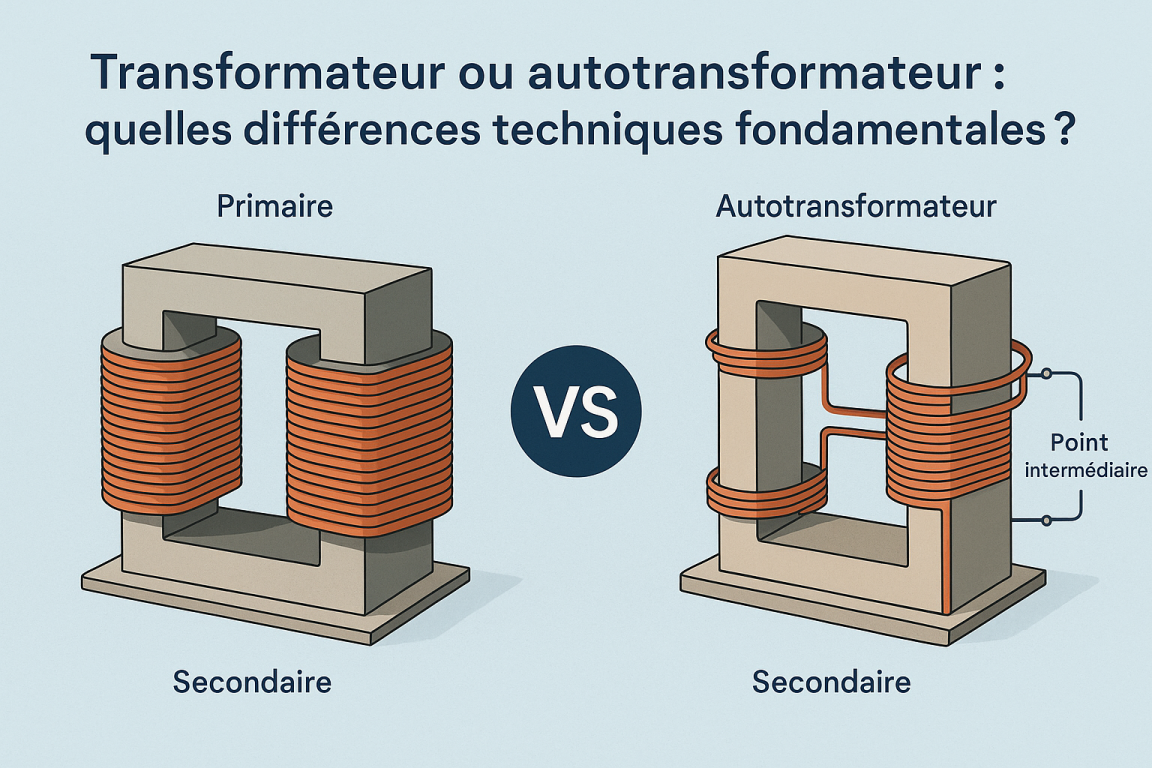

Illustration réalisée par AI (Source : DALL.E)
