Dans l’univers des transformateurs basse tension, la résistivité électrique d’un matériau ne se résume pas à une simple valeur physique : elle en conditionne directement la performance thermique, énergétique et économique. En d’autres termes, c’est le cœur même de l’optimisation des systèmes de conversion d’énergie. Cette réalité s’impose particulièrement chez Circé, fabricant français de transformateurs basse tension à technologie sèche, qui place le rendement au centre de ses développements, notamment avec sa gamme ÉcoDesign.
La résistivité représente la capacité d’un matériau à s’opposer au passage du courant électrique. Plus cette résistance interne est élevée, plus les pertes Joule – ces pertes d’énergie transformées en chaleur – sont importantes. Or, ces pertes constituent l’un des principaux leviers d’optimisation énergétique pour les transformateurs. En diminuant la résistivité des matériaux utilisés, on réduit la dissipation thermique et on améliore la durée de vie du matériel.
Chez Circé, la conception repose sur un triptyque technique rigoureux : la section du fil conducteur, la qualité du circuit magnétique, et la maîtrise de la température d’échauffement. Ces éléments sont indissociables pour garantir un rendement élevé, que ce soit dans les produits standards ou sur mesure destinés à des environnements sévères comme la marine, la pétrochimie ou le nucléaire.
Le cuivre est traditionnellement privilégié dans la conception des transformateurs en raison de sa faible résistivité (1,68 µΩ·cm à 20°C). Il offre une excellente conductivité électrique, réduit les pertes thermiques et permet de maintenir des températures internes plus faibles. Ces propriétés en font un matériau de choix pour les transformateurs basse tension à haut rendement, tels que ceux développés par Circé dans sa ligne ÉcoDesign.
Outre ses qualités intrinsèques, le cuivre facilite la miniaturisation des composants grâce à sa conductivité, ce qui compte énormément dans des systèmes électromécaniques intégrés dans des espaces réduits.
L’aluminium, avec une résistivité supérieure (2,82 µΩ·cm à 20°C), présente naturellement des performances électriques moindres. Pourtant, ses avantages économiques et sa légèreté en font un candidat pertinent dans certains contextes industriels.
Circé, dans sa démarche d’innovation, a intégré l’aluminium dans certaines versions optimisées de ses transformateurs ÉcoDesign. L’entreprise compense alors la plus grande résistivité du matériau par une augmentation de la section des conducteurs et une optimisation des géométries d’enroulement, permettant ainsi de maintenir un rendement proche de celui du cuivre, tout en réduisant les coûts.

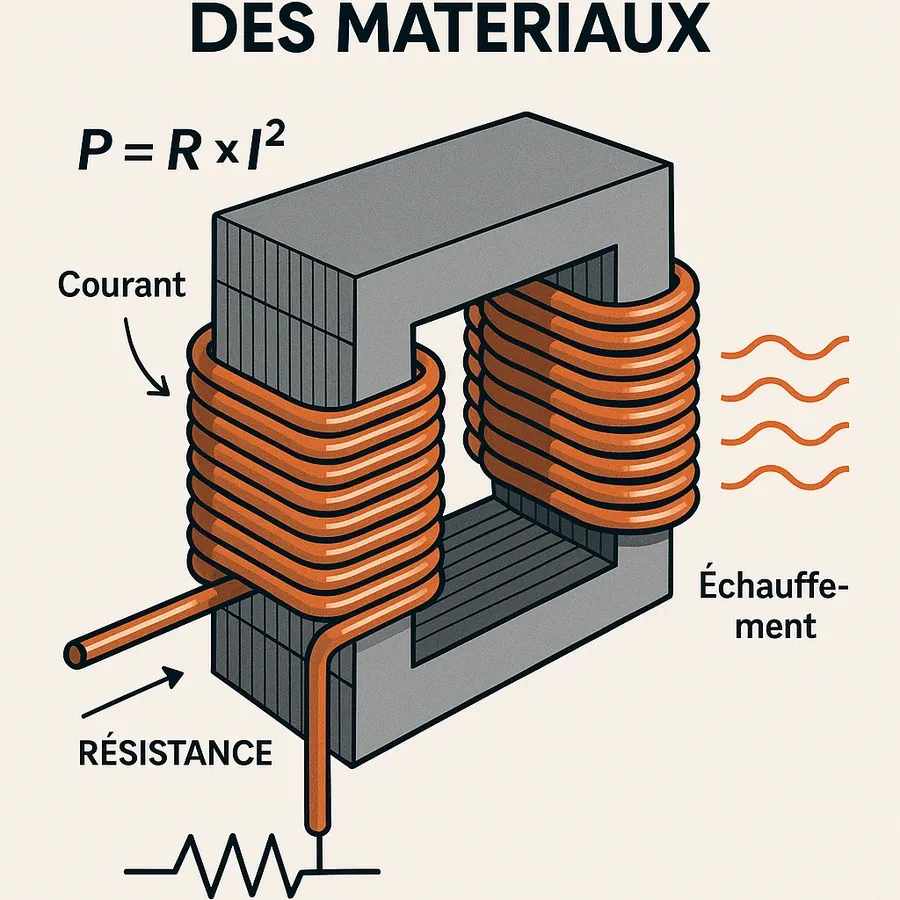

Les pertes par effet Joule (P = R·I²) constituent une source majeure d’échauffement dans les transformateurs basse tension. Ce phénomène dépend directement de la résistance électrique du conducteur, donc de sa résistivité, de sa section et de sa température.
Circé, spécialiste des transformateurs à technologie sèche, exploite pleinement ce lien pour concevoir des équipements performants et fiables. Contrairement aux transformateurs à bain d’huile, les modèles secs reposent exclusivement sur le refroidissement par air ambiant, rendant la réduction des pertes internes encore plus critique.
Les transformateurs ÉcoDesign de Circé sont capables de fonctionner avec un écart thermique de 30°C inférieur à celui des modèles standards (150°C contre 180°C), ce qui réduit significativement l’usure thermique et prolonge la durée de vie du produit au-delà de 20 ans.
La résistivité d’un matériau conducteur évolue avec la température. C’est pourquoi le traitement thermique des enroulements et des matériaux constitue une étape cruciale dans la fabrication des transformateurs.
Circé maîtrise cet aspect en adoptant une approche thermo-régulée dès la phase de conception, via des calculs électrothermiques avancés. Le choix d’un cuivre recuit ou d’un aluminium thermiquement stabilisé modifie profondément la stabilité de la résistivité, garantissant des performances constantes sur le long terme.
Cette exigence est d’autant plus importante que certains transformateurs Circé doivent fonctionner dans des conditions extrêmes : jusqu’à +70°C ambiants, sous vibrations et salinité, notamment pour des projets militaires ou ferroviaires.
L’approche ÉcoDesign de Circé s’inscrit dans une logique environnementale complète, où chaque perte électrique évitée est un gain carbone indirect. Selon les données du livre blanc Circé, la suppression des pertes des transformateurs basse tension en France pourrait représenter 1,1 TWh d’économie énergétique, soit 275 millions d’euros.
Grâce à une réduction par deux des pertes Joule, les transformateurs ÉcoDesign permettent un retour sur investissement inférieur à 6 mois. Un simulateur en ligne permet aux industriels d’estimer leurs gains selon la puissance et les spécificités du projet.
Choisir un transformateur, c’est bien plus qu’opter pour une puissance ou un format. C’est avant tout un choix de matériaux, de techniques d’enroulement et de capacité à réduire les pertes internes. La résistivité des matériaux devient dès lors un indicateur de performance au même titre que le rendement énergétique ou la longévité.
Grâce à sa maîtrise de la conductivité électrique, Circé démontre que les solutions de basse tension peuvent être à la fois performantes, durables et économes. Pour les industriels souhaitant anticiper les normes européennes ou réduire leur empreinte énergétique, le moment est venu d’intégrer cette donnée technique dans leur stratégie.
